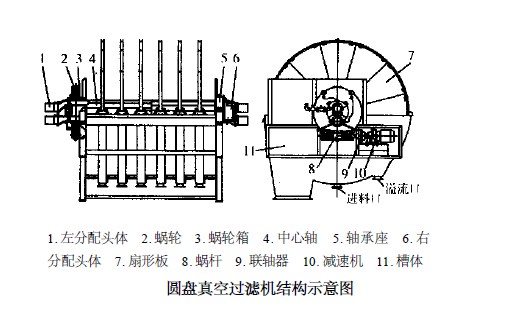

產品結構

產品工作原理

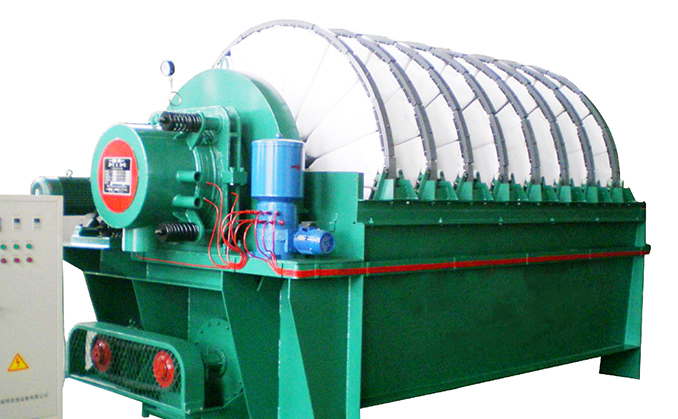

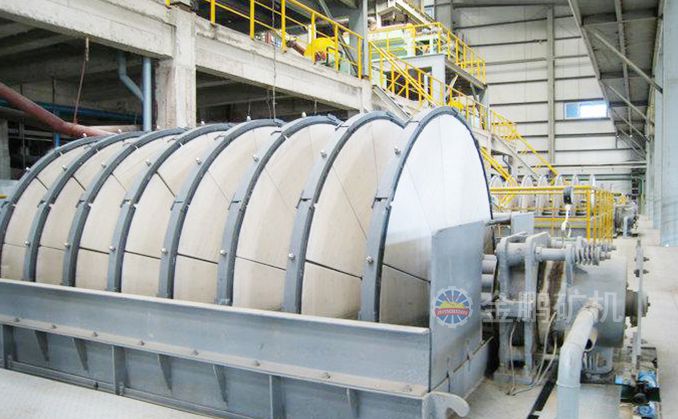

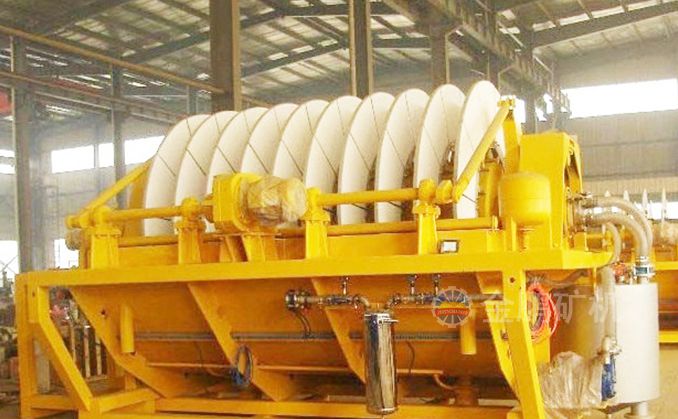

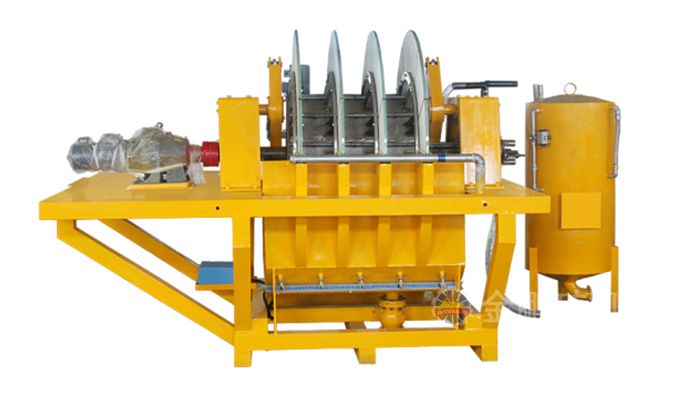

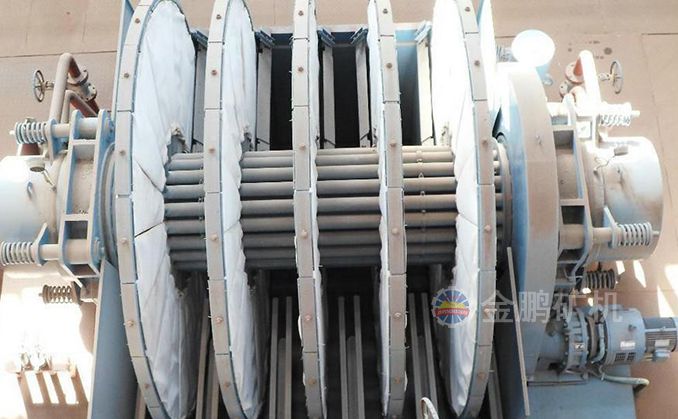

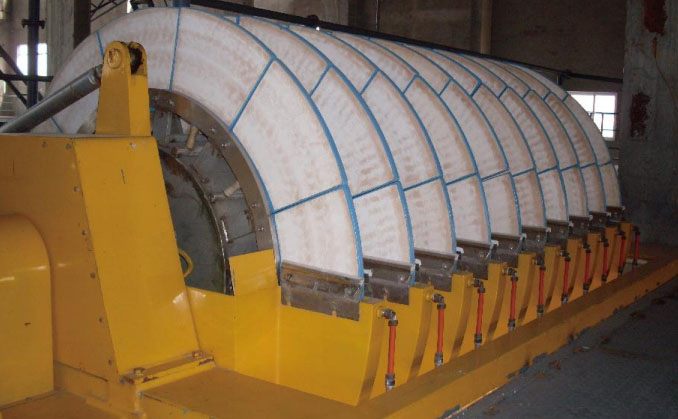

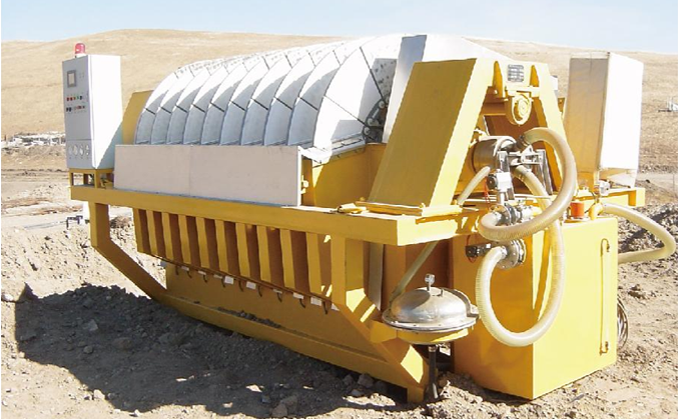

圓盤真空過濾機是一種固液分離設備，過濾圓盤由調速電機通過減速器及開式齒輪傳動來驅動，使之在裝滿礦漿的槽體中以一定的轉速轉動，當過濾圓盤的某一濾扇處在過濾吸附區時，借助于真空泵的作用在過濾介質兩側形成壓力差，使固體物料吸附在過濾介質(濾布)上并形成濾餅，而濾液則經濾液管及分配頭排出。當這一濾扇從礦漿液位中脫離而進入脫水區后，濾餅在真空的抽吸力作用下，水不斷與濾餅分離，進一步從濾液管及分配頭排出，濾餅因此而干燥。進入卸料區后，濾餅用反吹風和刮刀自濾盤上卸下，落入排料槽，由集礦皮帶運輸機運走，整個作業過程連續不斷地進行。

產品優勢

1、具過濾面積大，處理量大。

2、脫水充分。

3、經濟效果顯著。

4、占地面積小、制造容易、吸附能力強等。

5、可以不設置攪拌裝置。6、更換濾布快。

7、濾漿槽若分隔成數格，即可在一臺單機上設置兩個分配頭，同時處理兩種不同的懸浮液。

產品參數
